Том Купер: звіт про війну в Україні за 31 травня 2023 року

Всім привіт! У ніч із 29 на 30 травня росіяни завдали ще одного удару БПЛА іранського виробництва — по Києву. Таким чином хотів би обговорити кілька пов’язаних моментів.

Спочатку повідомлялося, що ця атака була «дуже цілеспрямованою»: вона відбулася протягом дуже короткого періоду часу. Можливо, але, принаймні, я не маю ясності щодо цього. Наскільки я знаю, повітряна тривога тривала з 23.30 29 травня до 04.30 30 травня. Про вибухи в районі Києва повідомлялося близько третьої години ночі.

Згідно з офіційними українськими джерелами, до складу атакуючої групи входило 31 БПЛА, і вони підходили з двох напрямків: «півночі та півдня».

Українці заявили, що 29 «Шахедів» було збито: як мінімум один із двох ППО, які проскочили, повинен був завдати прямого потрапляння в будівлю штаб-квартири ГРУ МО (Українська військова розвідка). Уламки інших звалилися в Голосіївському та Подільському районах, пошкодивши кілька будівель. Найстрашнішим був удар по хмарочосу з квартирами в Голосіївському районі: у нього БПЛА потрапив в один із верхніх поверхів, внаслідок чого загорілася квартира і була вбита одна людина (мабуть, жінка, яка вийшла на балкон подивитися «салют»…) Поранено трьох.

Крім того, росіяни сильно обстріляли район Херсона, 5 людей зазнали поранень; та кілька районів Сумської області (остання зазнавала ударів артилерії, реактивних систем залпового вогню та ударних вертольотів).

На кадрі з відео, опублікованого в російських соцмережах, видно один із як мінімум 8, а скоріше 29-32 БПЛА, що наближалися до південного заходу Москви. Зверніть увагу на аеродинамічну схему цього дрону — «качка»: це означає, що в нього «кілі попереду», тобто. на цьому знімку він летить «з нижнього правого кута у верхній лівий кут»

У свою чергу, 30.05.2023 рано-вранці від 29 до 32 БПЛА (за даними МО РФ — «всього 8») наблизилися до південного заходу Москви. Дещо були або збиті, або зазнали аварії (засобами радіоелектронної боротьби, що викликало масові порушення роботи GPS-служби на більшій частині західної території Росії, аж до східних кордонів країн Балтії) в Красногірському районі та в селах Іллінське та Тимошкіне, по Рубльовському та Іллінському шосе та в Одинцовському районі. Відомо, що один із них упав неподалік резиденції Путіна в районі Іллінки. Нижче на карті показані відомі місця, де БПЛА або зіштовхувалися з чимось, або розбивалися (фіолетові) або повідомлялося про вибухи (рожеві). Відомо, що «тільки» три БПЛА справді досягли Москви (понад 830 км від України): один потрапив у висотний будинок на вулиці Атласова (Нова Москва),

Що я хотів би обговорити з цього приводу?

Схоже, що багато користувачів соціальних мереж наполегливо запитують, як «повільні, гучні, вразливі» БПЛА і PGM можуть «робити такі речі», і з радістю висміюють як російську, так і українську ППО. А деякі наважуються рухатися у прямо протилежному напрямку, наприклад, «а, немає проблем для Patriot & Co KG GesmbH AG» (читай: Patriot та інші сучасні зенітно-ракетні комплекси/ЗРК)… або «С-300…С-400, які з легкістю збивають українські БПЛА».

Насправді….Actually….

Звичайно: Шахеди (і БПЛА, використані для цього удару по Москві) повільні та гучні. Справді, багато українців називають російські БПЛА «мопедами», бо так звучать їхні (поршневі) двигуни. І вони рухаються із слухняною швидкістю 80-120 км/год. Але вони також маленькі та мають мінімальну ефективну площу відображення від радара. Тобто, хоч вони й повільні та галасливі, їх важко виявити. Тим більше, що їх дуже складно виявити з дальності понад 30-40 км — лише на підльоті до великих міст.

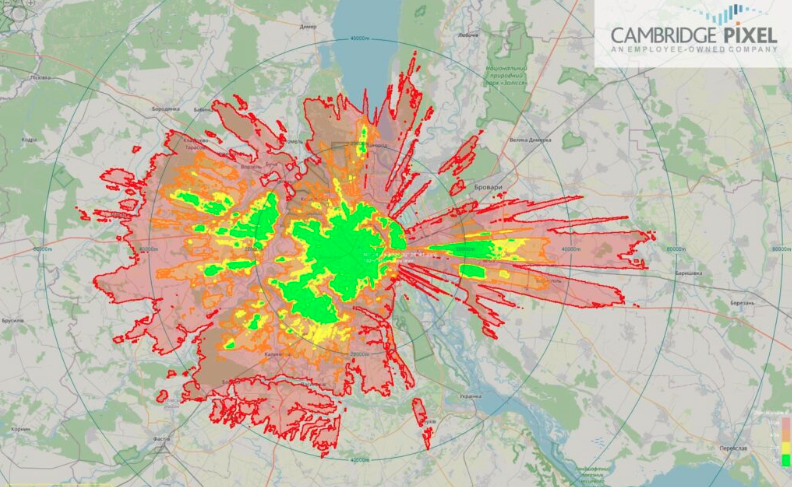

Ось приклад: на цьому знімку екрана нижче показано радіолокаційне покриття радіолокаційної системи, розташованої (тільки для прикладу) у міжнародному аеропорту Сікорський на півдні центральної частини Києва.

Для цього прикладу я встановив дальність дії радара на 150 км, тому що це щось на кшталт «середнього значення для радарів дальньої дії/раннього виявлення/спостереження, які зараз знаходяться в експлуатації». А антену РЛС я встановив на щоглі заввишки 20 метрів, що досить високо, але є чимось на кшталт «середньої» величини між системами, які нині експлуатуються в Україні (так, я знаю, що на деяких системах встановлені антени на радіолокаційних щоглах заввишки 40 метрів).

Тепер зверніть увагу на таке:

• червоним відзначені області, у яких цей радар може виявляти цілі, що летять на висоті до 100 м;
• помаранчевим відзначені зони, в яких цей радар може виявляти цілі, що летять на висоті до 40 м.
• жовтим відзначені ділянки, де цей радар може виявляти цілі, що летять на висоті до 20 м.
• зеленим відзначені ділянки, де цей радар міг виявляти цілі, що летять на висоті до 10 м

Очевидно, що чим нижче летить LPGM (або БПЛА), тим менша дальність виявлення. По-перше, це коротшає вже через кривизну Землі: ось чому щось, що летить на висоті 100 м, як Шахед, де-факто «непомітно» для радара в описаному вище положенні з дальності понад 45 км.

Зазвичай Шахеди спускаються з наближенням до своєї мети. Спершу до 40-50 метрів, потім до 20-30 метрів. Зрештою, вони літають між вищими будинками (включаючи київські хмарочоси). Для кращого розуміння тут збільшено ту саму «карту радіолокаційного покриття» Київської області, що й вище. Очевидно, що чим нижче летить LPGM, тим проблематичніше його виявити. Справді, цілком зрозуміло, що, залежно від напряму, з якого наближається LPGM, радар, встановлений в ім. Сікорського не виявить його до того, як він досягне центру Києва.

Причина в тому, що коли шахеди літають так низько, то не лише місцевість (наприклад, пагорби на північний схід та південний схід від Києва), а й високі будівлі та інші споруди створюють проблеми: вони справді створюють відверті «сліпі зони» зоні дії українських радарів.

Звичайно, можна з упевненістю (принаймні логічно) зробити висновок, що ЗСУ перешкоджає цьому, розміщуючи так звані «радіолокаційні пікети»: радарні системи раннього попередження/спостереження, розташовані за межами міста, особливо «по осі загрози» — за основними напрямками, звідки зазвичай йдуть російські атаки (наприклад, з північного сходу, сходу та південного сходу). Наприклад, радар з антеною на 20-метровій щоглі, розташований на вершині одного з пагорбів на північ від Броварів, може забезпечити краще покриття: у нього практично безперешкодний огляд на північний схід, схід і південь/південний схід:

Напрошується висновок, що навіть ЗРК, що підтримуються РЛС, які можуть виявляти високолітаючі цілі, наприклад, на відстані 150 км, важко виявляють цілі, що низько летять, наприклад, на відстані 20-30 км. Справді, навіть радар із 20-метровою антеною, встановлений у Sikrosky International, навряд чи виявить Шахед до того, як він досягне центру Києва.

…тому всі описи про те, що Patrior «косять» шахти, є фантазіями. Справді, якщо уважно стежити за українськими соцмережами, то з’ясовується, що маса російських LPGM збита «зенітками» (автоматичними зенітними знаряддями калібру 20, 23, 35 та 40 мм), ПЗРК і навіть вогнем зі стрілецької зброї.

…що, своєю чергою, означає, що, на відміну їхніх ударів балістичними ракетами, російські удари LPGM навряд чи призведуть до виснаження запасів українських ЗРК.….

Проте вони дуже допомагають ГРУ (російській військовій розвідці) стежити за роботою українських наземних ППО. Чим довше радари та зенітно-ракетні комплекси ЗСУ змушені включатися, тим більше розвідданих про них збирають росіяни (за допомогою своїх систем COMINT/ELINT/SIGINT).

Зрештою: врахуйте, що все це справедливо і для російської ППО в Москві, що є однією з причин, через яку росіяни дійшли до того, що почали розміщувати, наприклад, ЗРК «Панцир С1/С2» на високих будинках у центрі міста. З метою надати їм «вільне поле зору» і, звичайно, вільне поле обстрілу. Іншими словами: це не «прикол», а вказівка ​​на те, що росіяни ставляться до загрози БПЛА, що низько летять так, як повинні: дуже серйозно.

При цьому Москва така далеко від України, що ГУР МО (українська військова розвідка) дуже мало навчається від власних ударів БПЛА по російській столиці. У цьому плані допомогти можуть хіба що розвідувальні супутники НАТО — за умови, звичайно, що цей удар БПЛА по Москві справді завдав Київ, і Київ своєчасно інформує НАТО про такі операції.

Том Купер
